2011년 2월 26일 토요일

Hack cooling system of MSI U100

1. 준비물

* 방열판



* 동관


2. 방법

* 팬에 기름칠하기




* 동관 구부리기



* 동관 납땜으로 연결하기




* 동관 연결하기








3. 결과

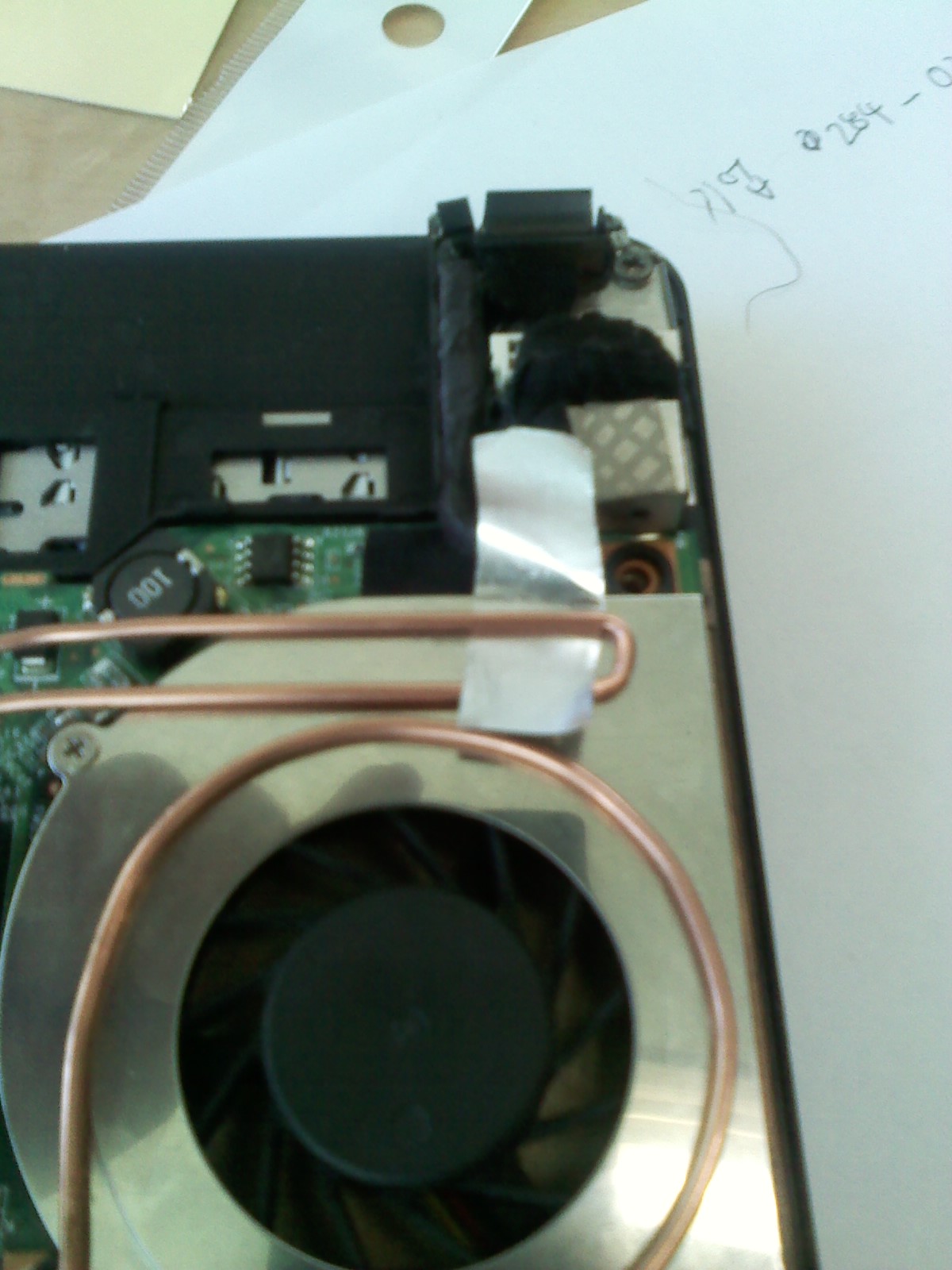

* 연결된 모습

* 온도 변화 (조각모음과 인터넷 사용중)



4. 결론

 mcu와 브릿지를 덥고 있던 껍딱지를 제거하고 써멀 구리스와 방열판 작업만으로 40~50 도 사이의 최고온도를 보였으나 거기에 덧붙여 동관의 팬의 영향권에 들도록 추가작업을 해주면 평상시에는 20~30도 이고 최고온도는 30~40도 사이에 오게 된다.

 MSI에서 나온 아톰 플렛폼의 넷북은 모두 이러한 방식의 쿨링 시스템을 쓴다;(방열판은 전혀 없고 스텐으로 되어 있는 방열판 비스무리한 것은 열 전달이 의심스러운 껌딱지로 접촉되어 있으며 하나의 칩은 아예 신경쓰지 않았다.) 가장 효과적인 방식은 cpu와 브릿지칩의 모든 부분이 시스템팬의 접촉면에 연결된 방식이지만 구조상 불가능한 경우 위와 같은 방식으로 어느 정도 효과적인 온도 하락 효과를 기대할 수 있다. 이미 나온 MSI의 아톰 기반 넷북에 모두다 응용 가능할 것으로 기대한다. (무엇보다도 asus의 쿨링 시스템 정도의 신경을 MSI가 써주기 바란다.)

 앞으로 시스템 팬의 스댕 상판을 구리판으로 교체시켜서 구리 동관과 납땜으로 연결해 좀더 효과적으로 온도를 떨어뜨리도록 하고자 한다.




2011년 2월 22일 화요일

리눅스 truetype 글꼴 설치하기

truetype의 글꼴중 네이버 사전체에 대한 설명이지만 다른 여타의 글꼴에도 동일하게 적용된다. 아리따체와 윈도우즈 xp에서 가져온 gulim.ttc도 적용된다.
설명은 장황하게 되어 있지만 현재 시점의 debian 5.0 lenny버전에서는 fonts.conf 의 설정은 따로 해주지 안아도 기본적으로 되어 있다. 그저 /usr/share/fonts/truetype 밑에 넣어 두고 #fc-cache -v하면 자동으로 새로 복사된 글꼴들을 검색하는 것 같다. 그리고 firefox의 설정 gnome에서의 설정은 파일로 수정하는 것보다 시스템->설정->모양세에서 혹은 편집->환경설정에서 각각 하는것이 좀더 직관적이고 편리하다. 그래도 특수한 경우라던가 하는 경우에는 기본대로 해주어야하기때문에 다음 아래의 링크를 따라하도록하자.
http://kldp.org/node/85853
